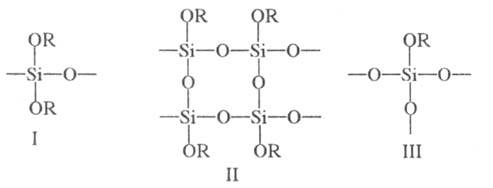

ЭТИЛСИЛИКАТЫ, техн. название олигоэтоксисилоксанов,
содержащих в молекуле линейные (ф-ла I), циклолинейные (II) и разветвленные
(III) фрагменты (R = С2Н5):
Концевыми группами служат триэтоксисилильные
фрагменты (C2H5O)3Si.
При обозначении марок этилсиликаты указывают содержание
SiO2: этилсиликаты-32, этилсиликаты-40, этилсиликаты-50 содержат соотв. 32, 40 и 50% SiO2
(по
массе). В наиб. кол-вах производят этилсиликаты -40 (ЭТС-40) -олигомер, ср. состав
которого соответствует ф-ле (RO)3Si[OSi(OR)2]4OSi(OR)3,
содержит (41 ± 1)% SiO2, 10-15% тетраэтоксисилана. не более
0,5% НС1.
ЭТС-40 - горючая, легковоспламеняющаяся,
взрывоопасная жидкость. плотн. (1,06
0,01) г/см3, температура замерзания ниже -60 °С, кинематич. вязкость
3,5-6 мм2/с, не раств. в воде. раств. в орг. растворителях. Т. всп.
83 °С (в открытом тигле) и 38 °С (в закрытом тигле), т. воспл. 240 °С;
температурные пределы воспламенения 38-100 °С, КПВ 0,7-23% (по объему).
ПДК в воздухе рабочей зоны 20 мг/м3, длит. воздействие выше
ПДК раздражает слизистые оболочки глаз и дыхат. путей.
этилсиликаты вступают в реакции, характерные для кремнийорганических
соединений. С олигодиметилсилоксанами при нагр. в присутствии тетраметиламмонийгидроксида
образуют блок-сополимеры (см. также Кремнийорганические полимеры):
Получают этилсиликаты из тетрахлорсилана в 2 стадии:
частичная этерификацияэтанолом и последующая гидролитич. этерификация
водным раствором этанола. этилсиликаты могут быть получены также гидролитич. поликонденсацией
тетраэтоксисилана.
Применяют этилсиликаты в литейном произ-ве как связующее
при изготовлении форм (отливка авиационных, автомобильных двигателей, запорной
арматуры газовых скважин и пр.), в композициях с хлоридами Fe и Ti - в
качестве тампонажных составов при добыче нефти (ремонт обводненных скважин),
как вулканизующие агенты при отверждении материалов на основекремнийорг.полимеров.
