новости бизнеса
компании и предприятия
нефтехимические компании
продукция / логистика
торговый центр
ChemIndex
новости науки
работа для химиков
химические выставки
лабораторное оборудование
химические реактивы
расширенный поиск
каталог ресурсов
электронный справочник
авторефераты
форум химиков
подписка / опросы
проекты / о нас


контакты
поиск


главная > справочник > химическая энциклопедия:

СТЕКЛООБРАЗНОЕ СОСТОЯНИЕ


выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я

СТЕКЛООБРАЗНОЕ СОСТОЯНИЕ, твердое аморфное состояние вещества, получающееся в результате глубокого переохлаждения жидкости. С. с. неравновесное, однако вещество в этом состоянии может существовать длит. время. При глубоком переохлаждении жидкости неограниченно снижается подвижность составляющих ее частиц (атомов, молекул) и происходит "замораживание" структуры ближнего порядка жидкости. Стеклообразные вещества в отличие от жидкостей сохраняют свою форму и не способны к необратимой деформации под действием внеш. сил.

При охлаждении жидкости подвижность составляющих ее частиц снижается постепенно, что проявляется в постепенном росте вязкости жидкости. Интервал температур, в котором происходит переход из жидкого состояния в С. с., наз. интервалом стеклования. Т-ры верхней и нижней границ интервала стеклования зависят от скорости охлаждения жидкости-они тем выше, чем больше эта скорость. При скорости охлаждения 3 К/мин эти температуры близки температурам, при которых h жидкости равна соотв. 1010 и 1014 Па·с.

Т. к. верхняя температура интервала стеклования обычно намного ниже температуры ликвидуса (см. Диаграмма состояния), в С. с. могут переходить только вещества, склонные к переохлаждению, т.е. способные пройти при охлаждении подликвидусную область температур без появления признаков кристаллизации. В виду "замороженности" структуры вещество, перешедшее в С. с. и находящееся при температуре, существенно более низкой, чем температура ниж. границы интервала стеклования, к кристаллизации не способно. Чем быстрее проводится охлаждение, тем больше вероятность, что данная жидкость будет получена в С. с. Миним. скорость охлаждения жидкости, которая еще обеспечивает получение С.с., наз. критич. скоростью охлаждения.

. Переход из жидкого в С. с. и обратно сопровождается изменением температурных коэф. всех свойств вещества. При этом всегда наблюдается характерная петля гистерезиса (см. рис.). По пересечению экстраполир. участков температурных зависимостей свойства, полученных для жидкого и С. с., определяется характеристич. температура интервала стеклования, наз. температурой стеклования Тg. Нередко температурой стеклования называют температуру, определенную по кривой нагревания, - на рис. Т'g. Обычно Т'g превышает Тg на 10-15 К.

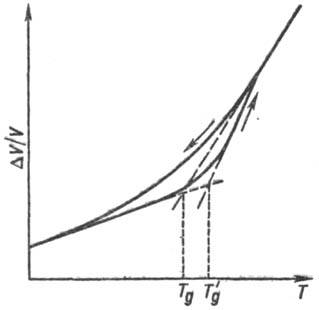

Общий характер температурной зависимости уд. объема V вещества в интервале стеклования. Стрелки показывают на правление изменения температуры.

Среди неорг. веществ высокую склонность к стеклообразова-нию проявляют SiO2, В2О3, GeO,, BeF2, мышьяка халько-гениды и др. Легко переводятся в С. с. расплавы разнообразных смесей оксидов в случаях, когда в этих смесях значительно содержание перечисленных выше оксидов, а также Р2О5. Высока склонность к стеклообразованшо у разл. жидких смесей галогенидов и халькогенидов, а также орг. соединений (см. Стеклообразное состояние полимеров). При скоростях охлаждения 105-107 К м. б. переведены в С. с. даже мн. металлич. сплавы (металлич. стекла, аморфные металлы).

В-ва в С.с.-стекла-отличаются от веществ в кристаллич. состоянии рядом характерных особенностей, в частности изотропностью, постепенностью затвердевания и размягчения. Мн. стекла характеризуются высокой прозрачностью в видимой части спектра. Эти и многие др. специфич. особенности стекол и материалов на их основе определяют их разнообразное применение в стр-ве, быту, электротехнике, электронике, хим. лабораториях и хим. промышленности, оптике, линиях связи и др. См., например, Ситаллы, Стекло неорганическое, Стеклопластики, Стеклянное волокно.

Иногда понятие С. с. распространяют на все твердые аморфные тела. Б. ч., однако, веществами в С. с. считаются лишь те твердые аморфные вещества, структура которых подобна структуре соответствующей жидкости. Так, к веществам в С. с. принадлежат вещества, полученные по золь-гель технологии. В то же время твердые аморфные тела, полученные конденсацией вещества из паровой фазы, электролитич. осаждением и т.д., не находятся в С. с. Некоторые из них можно, однако, перевести в С. с. путем нагрева до температур, превышающих интервал стеклования, с послед. охлаждением.

Лит.: Аппен А. А., Химия стекла, 2 изд., Л., 1974; Шульц М. М., Мазурин О. В., Современные представления о строении стекол и их свойствах, Л., 1988. О. В. Мазурин.



выберите первую букву в названии статьи: А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я


Все новости



Новости компаний

Все новости


© ChemPort.Ru, MMII-MMXXIII
Контактная информация
